PLC编程助手：自动生成报警与画面

组装线里最耗时间的往往不是动作逻辑，而是把成百上千个标签抄进触摸屏。助手面向已经使用结构体和数组的项目：PLC 里怎么命名，触摸屏里就怎么出现。项目越大，省下的录入时间越多。三菱 Q13/R16、汇川 AC800 这一档的项目，原来要写一周的标签和报警，可以在编译完成后用助手生成，并减少手工抄地址造成的错位。

能生成哪些文件

• 触摸屏报警文件，含中文描述
• 标签表，含结构体和数组展开后的地址
• X/Y 地址表和索引
• IO 映射
• 西门子 WinCC Unified：报警、文本列表、基本控制、画面、变量连接

怎么用

• 先把 PLC 程序编译完成。三菱 GX Works 运行时不要再动鼠标键盘，收集标签时不要挡住软件窗口。

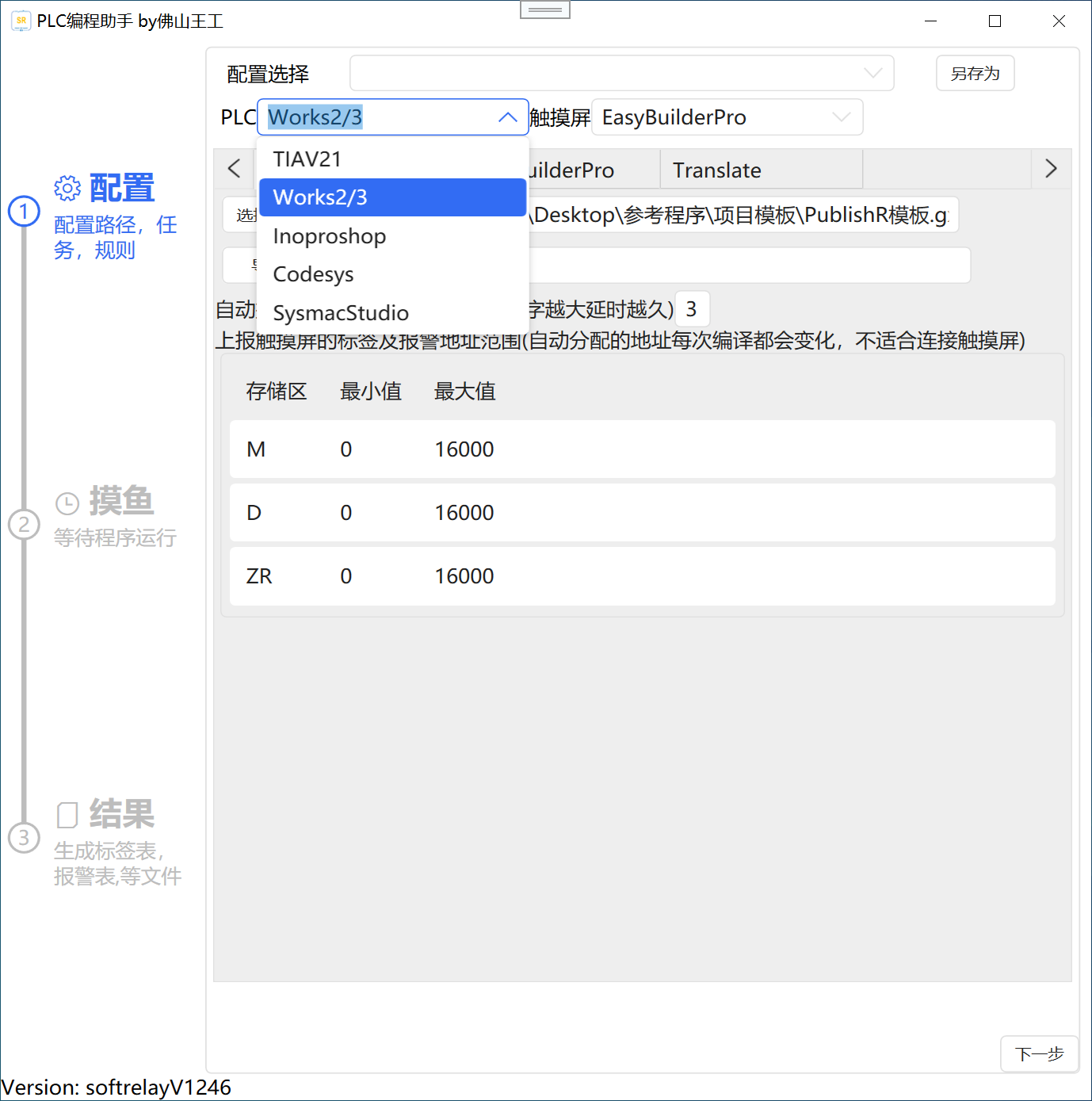

• 在助手里指定 PLC 工程和触摸屏工程。
• 助手按标签名识别报警。名称里含 alarm、报警、warning、警告、information、信息的标签视为报警，不区分大小写。
• 检查重复地址时看 M、D、ZR、X、Y。
• 导出触摸屏可以直接导入的文件。导入后在画面里绑定标签，不用再对地址表。

Q13/R16 以上的大项目，搜索前可以只保留全局标签和结构体，程序块先拿开，查找会更快。生成前仍以编译通过的工程为准。

三菱和威纶

威纶和三菱默认是地址通讯，不能从 PLC 直接导入标签。全局变量表也只能导出基本类型，用了结构体或数组就导不出来。助手从 PLC 文件读取 Works2/Works3 的变量表，把结构体和数组展开成威纶标签表。画面上直接看到标签名，绑错地址的情况会少很多。

Codesys

Codesys 项目指定符号表路径即可。助手扫描符号，认出报警、警告、信息类标签，按名称生成中文报警描述，导出威纶 EasyBuilder、DToolsPro 或步科 TouchWinPro 能导入的报警文件。编程时把 alarm、warning、information 写进标签名，识别才稳定。

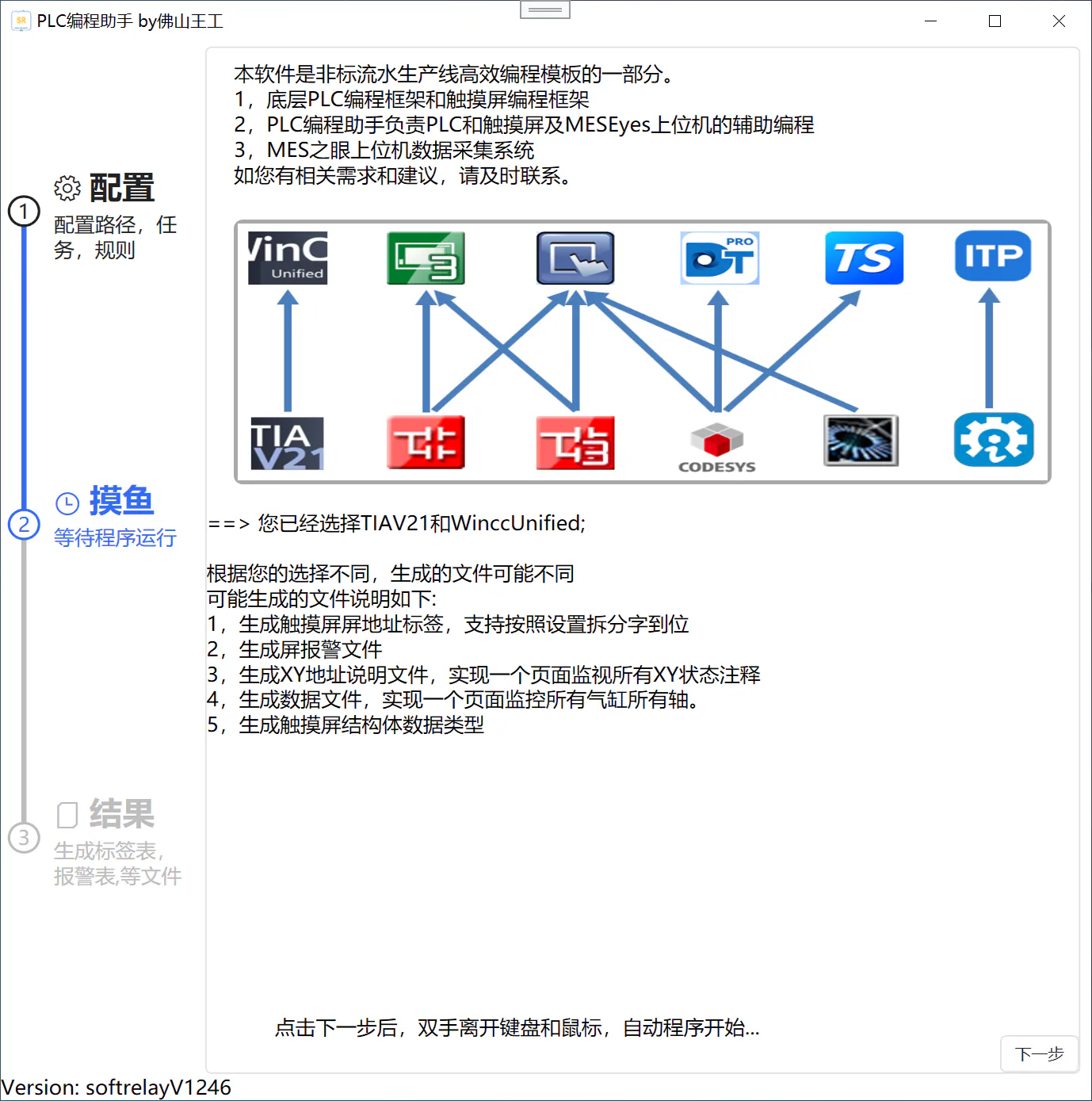

其它软件组合

• Works2 / Works3，MC 协议，到 GT Designer3：地址标签、报警、XY 表、索引
• Works3 标签通讯到 GT Designer3：触摸屏报警
• 汇川 InoProShop 到 InoTouchPad：结构体、变量表、XY 表、索引
• TIA Portal 到 WinCC Unified：通过 Openness 填写报警、文本、画面和变量连接
