设备对接与PLC工程师的约定

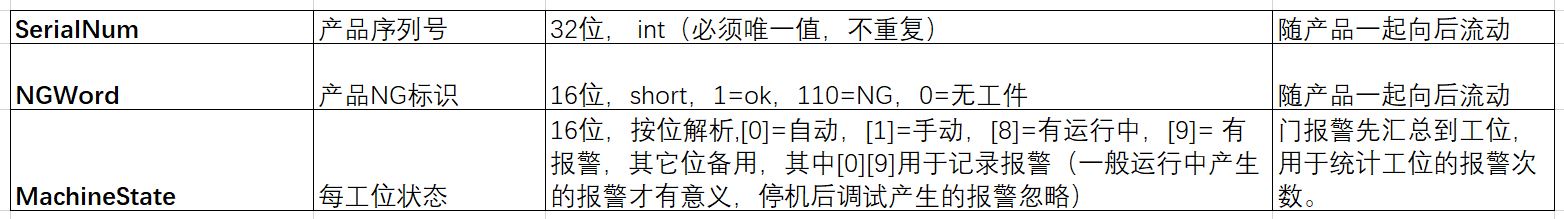

每工位默认的三项数据

数据项按客户需求填写，下面三项是软件里每个工位默认就有的(如果使用我们的PLC编程框架，所有这些规则就已经配置完成内置在模板文件里)。

• SerialNum：产品序列号，32 位 int。必须唯一、不重复，随产品向后流动。
• NGWord：产品 NG 标识，16 位 short。1 表示 OK，110 表示 NG，0 表示无工件。随产品向后流动。
• MachineState：本工位状态，16 位，按位解析。位 0 为自动，位 1 为手动，位 8 为有运行中，位 9 为有报警，其余位备用。其中位 0 和位 9 用来记录报警。一般只记运行中产生的报警，停机后调试产生的报警忽略。

工位下面的仪表、阀门报警先汇总到工位，用来统计这个工位的报警次数。

序列号什么时候生成和刷新

• 第 1 工位收到工件时，生成 ProductSelfSerialNum。必须唯一。软件遇到相同序列号不保存这件产品的数据。
• 每个工位加工完成时，更新本工位的 SerialNum 和 NGWord，并刷新各加工参数。
• 上位机发现序列号变化后，保存当前工位的全部数据，包括序列号和 NG。
• 加工参数用新值覆盖旧值，不要马上清零。通讯有延迟，清零容易让上位机错过这一笔数据。

驱动和标签

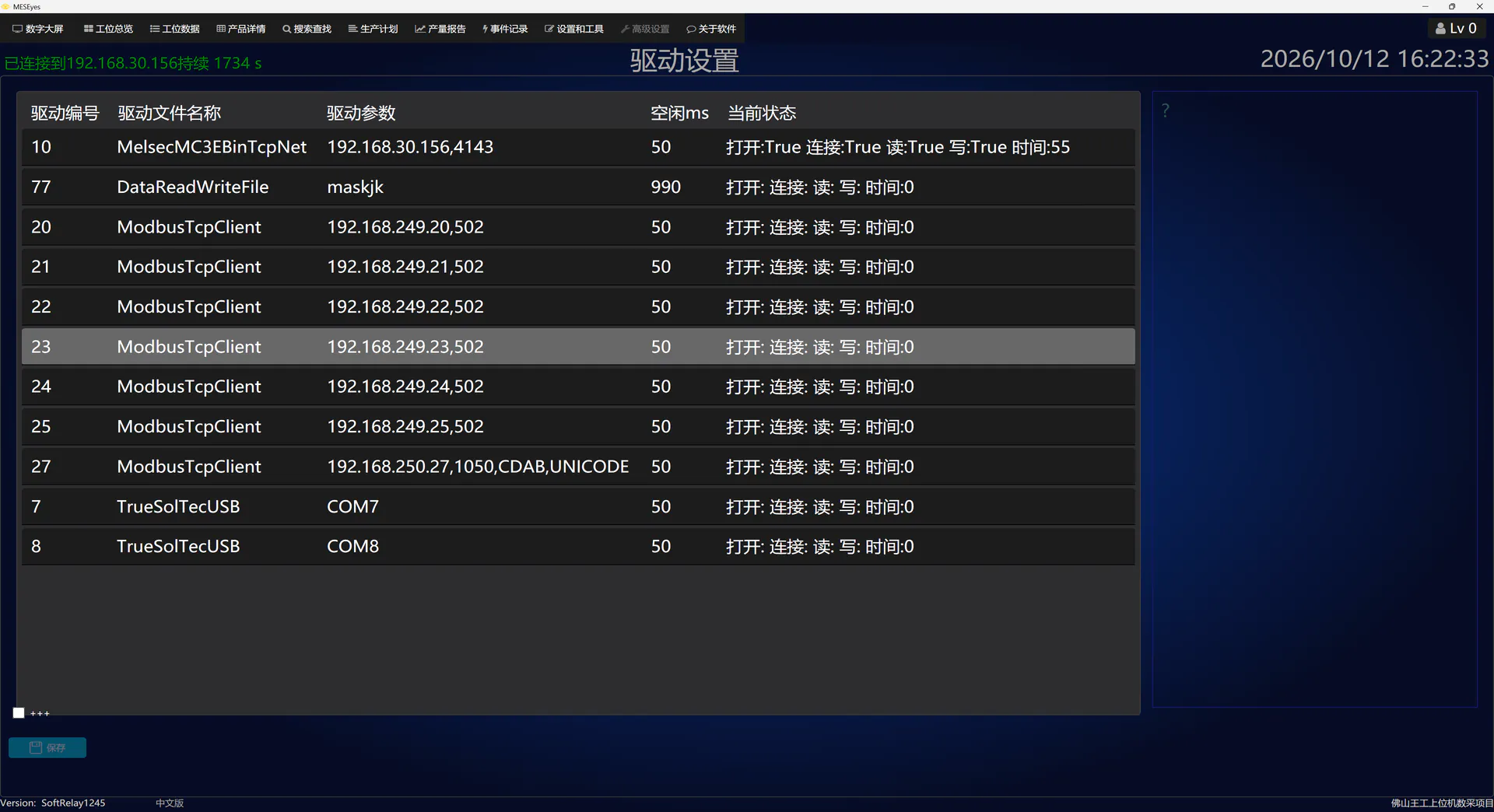

驱动编号是字符串，用来关联标签，不能重复。参数按示例设置。后台不检查参数对不对，设错了驱动就不运行。驱动按字批量读写，不单独按位读写。

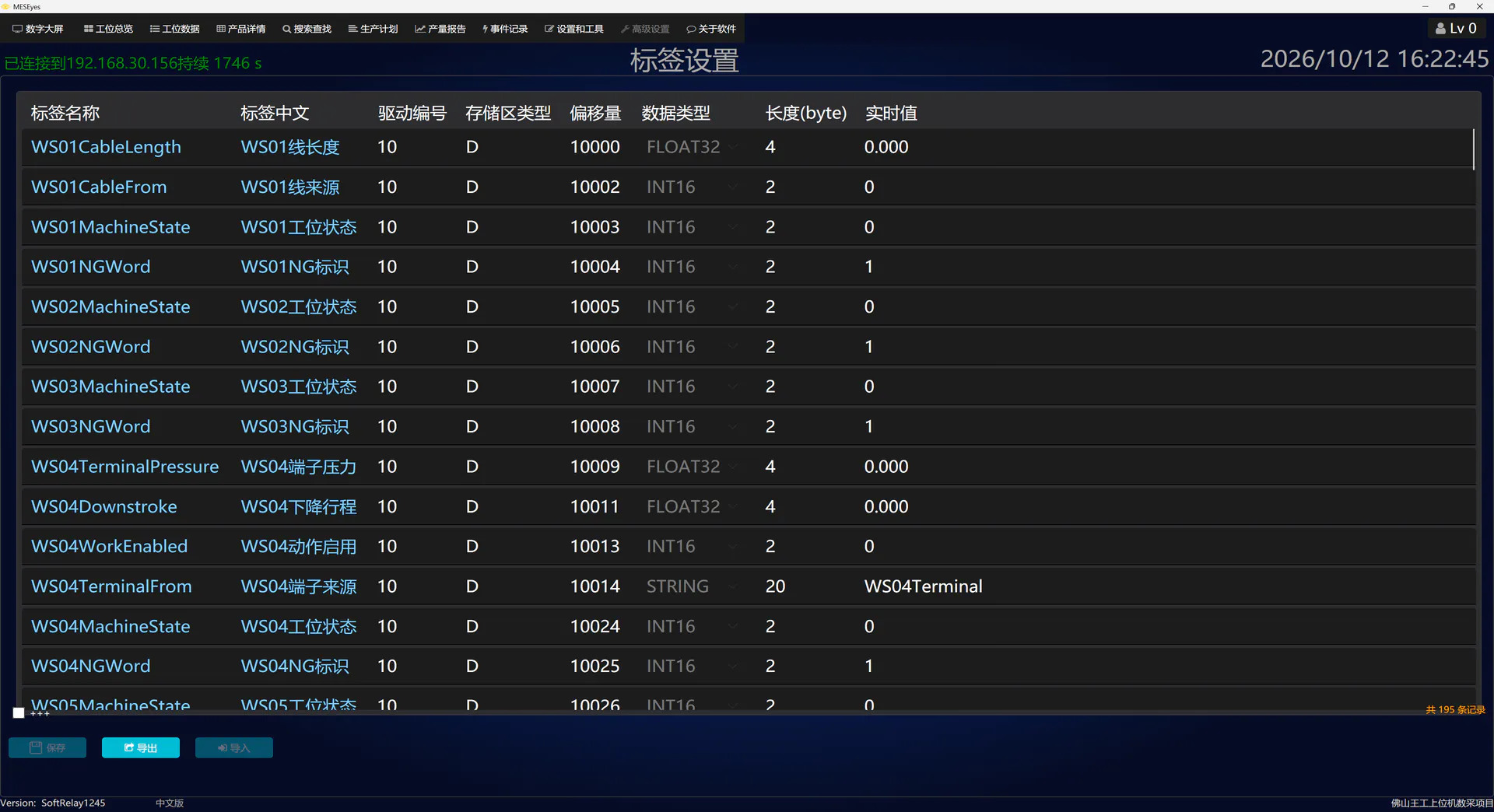

数据设置完成后，从工位预览导出标签。PLC 工程师填写驱动编号和 PLC 地址，再导入。标签名称不能重复，名称按约定规则生成。自己加的标签可以在界面上显示和测试，但不会写入数据库。有些数据不来自 PLC 或仪表，由操作员输入，这类数据保存在本机文件里。

数据库里的采集项名称用英文，在对照表里标上中文，界面可以显示中文。测试过的数据库是 64 位 SQL Server 2022、MySQL 8.2.0 和 SQLite 3。

MesEyes生产计划到PLC系统

MesEyes生产计划不要让 PLC 直接使用。

PLC 需要的是生产计划里的工单号、产品配方号和计划数量。(MesEyes自动把这些 数据写到PLC，如果没写上，可以在触摸屏上点「获取设定」再读一次。)

要应用到产线上时，再点「应用」，从PLC的数据中转区写到当前使用区。PLC 不要直接使用 MES 下发的那一组数，必须先中转一次，由现场操作人员决定什么时候数据生效。

下发生产计划、复位稼动率这类和生产有关的动作，放在现场触摸屏上由操作员处理。软件可以做这些操作，但平常不用。MesEyes 随产线自动开机、自动关机、自动记录，界面多数是用来查看和做初期设置。

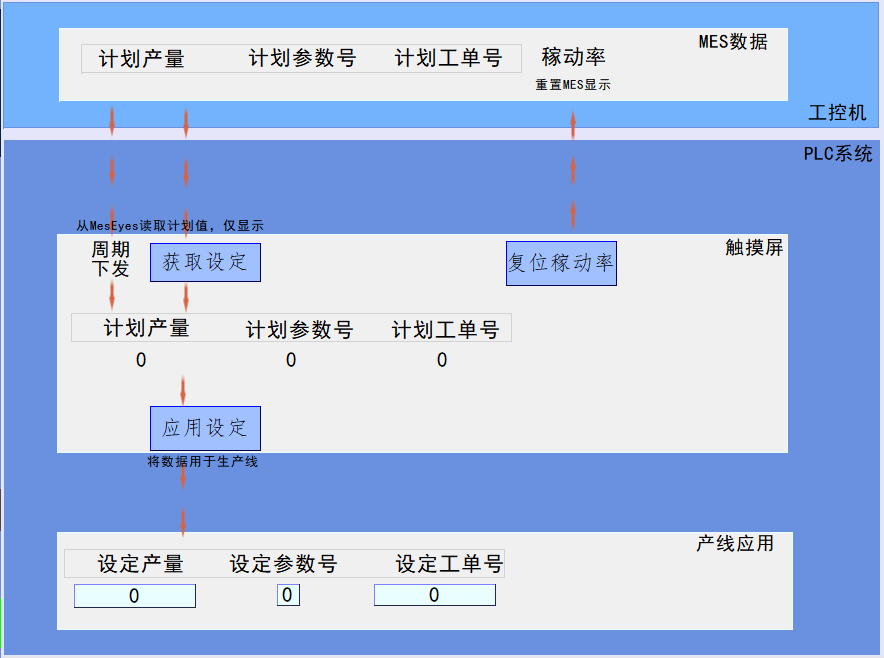

PLC编程模板内置的触摸屏画面如下，一眼就能明白数据关系
