ERP对接，与IT工程师的约定

ERP 继续管订单、排产和出入库。MesEyes 提供产线上已经发生的数据：这件产品是谁、过了哪些工位、结果如何、今天做了多少。IT 侧取这些数据做报表或回写，不必再从 PLC 地址里解析。

能提供的数据

• 单件追溯：按序列号或客户编号返回各工位明细。
• 最近产品：最近最多 1000 条产品明细。
• 今日产量：进料总数、出料总数、良品总数、良品率。
• 工位当前状态：指定工位此刻的内存数据。
• 工位历史表：该工位数据库表中的全部行。

数据怎么进来

• 接收 PLC 按约定写好的产品记录、工位状态和报警。
• 校验之后分别进入产品追溯、工位状态和事件记录。
• 看板读当前状态和今日产量，ERP 按序列号或客户编号来取单件结果。

API查询接口

当配置EnableWeb 为 true 时，现场工控机监听 http://*:80，端口由 httpPort 决定，默认 80。其它电脑访问时在路径前加上该地址。下面这些查询都是 GET，无需密钥，返回 JSON。属性名是驼峰。查表得到的是数组，一行一个对象，键名保持数据库列名。失败时返回 { "error": "说明" }，参数错误为 400，找不到数据为 404。

当前工位状态

GET /api/MesData/currentwsstate?ws={工位键名}

ws 必填，取软件内工位模型的类型名。返回该工位当前内存数据。示例：/api/MesData/currentwsstate?ws=LineStateRead

工位数据库表

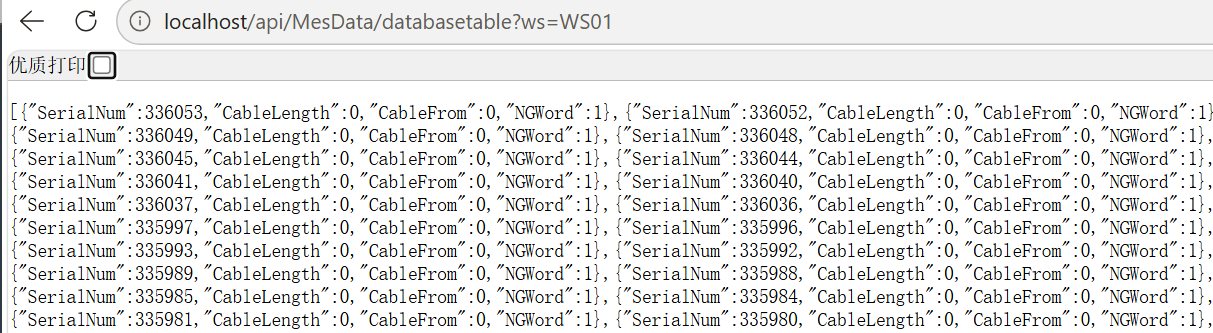

GET /api/MesData/databasetable?ws={表名}

ws 必填，且必须是工位键名，同时作为数据库表名。返回该表全部行。示例：/api/MesData/databasetable?ws=WSLast

今日产量

GET /api/MesData/todayproductcount

无参数。返回今日日报：recodData 日期，totalProductQtyAtW01 进料总，totalProductQtyAtlast 出料总，totalOKQtyAtlast 良品总，averageOKRate 良品率。

按序列号查产品

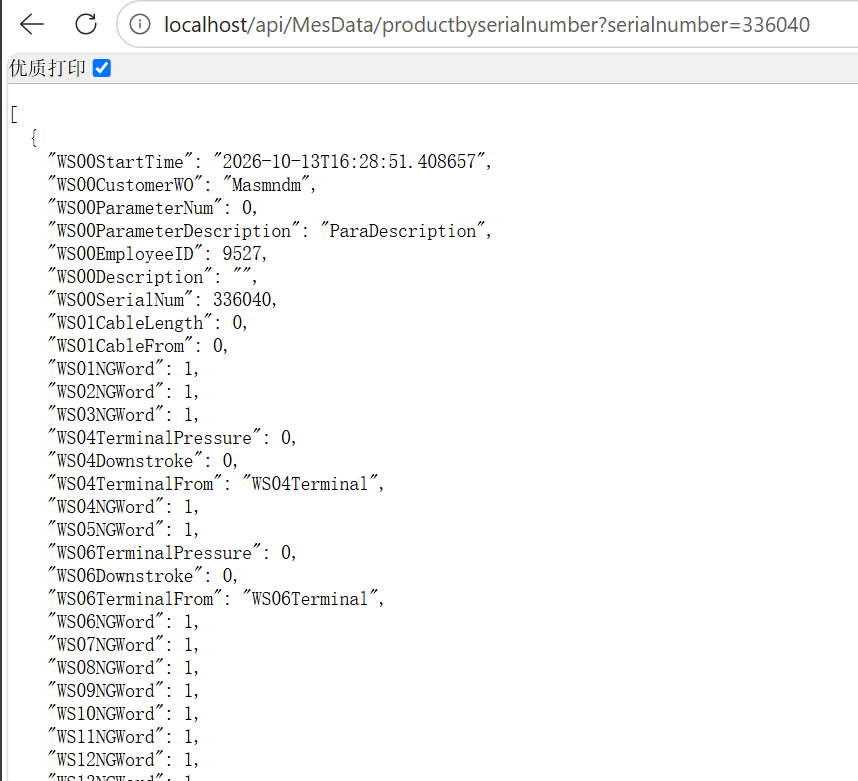

GET /api/MesData/productbyserialnumber?serialnumber={正整数}

在主库和备份库中按序列号查产品明细。示例：/api/MesData/productbyserialnumber?serialnumber=10001

按序列号范围查产品

GET /api/MesData/productbyserialnumberrange?min={正整数}&max={正整数}

max 不能小于 min。从 min 起查询，最多 1000 条，且不超过 max。

按客户编号查产品

GET /api/MesData/productbycustomernumber?customernumber={客户编号}

先用客户编号找到序列号，再返回该产品明细。编号前后空格会去掉。

最近产品

GET /api/MesData/products1000

无参数。返回最近的产品明细，最多 1000 条。

写入接口

下面三个是 POST。请求头 MesEyes-Api-Key 必须与配置文件里的 ApiKey 逐字相同。密钥为空时返回 401，正文 { "error": "未配置接口密钥" }。密钥不对时同样是 401，正文 { "error": "接口密钥无效" }。请求体是 JSON，属性名用驼峰，大小写不敏感。成功时返回 { "success": true }。

保存计划列表

POST /api/MesData/ProductPlan/SavePlanlist

正文是计划数组，用它整表替换现有计划。空数组返回 400，正文 { "error": "保存失败" }，不会把原计划清掉。parameterNum 为 1 到 99。customerWO、woDescription、parameterDescription 最长 30，state 最长 20。另有 planDate 日期。

设为当前计划

POST /api/MesData/ProductPlan/SetActivePlan

正文是一条计划。用 id、customerWO、parameterNum、productPlanQty 在已保存的计划里查找，四项都相同才生效，然后把库里的这一条设为当前计划。找不到返回 404，正文 { "error": "未找到匹配的计划" }。

停线

POST /api/MesData/SetLineCMDWrite

正文 { "stopMachine": 1 }。stopMachine 不是 1 时返回 400，正文 { "error": "StopMachine 必须为 1" }。写入成功后，产线按原有停线处理。

MQTT 上报

工控机作为 MQTT 客户端。配置文件中总开关EnableIOT 为 true 时才连接。每种数据有自己的主题，主题里带产线编号。

{
  "IOTReportSettings": {
    "EnableIOT": true,
    "EnCurrentStateUp": true,
    "EnDataSavedUp": true,
    "EnNewProductUp": true,
    "EnAlarmUp": false,
    "EnEventUp": false,
    "EnDailyReportUp": false,
    "MqttParameter": {
      "ClientID": "meseyes-line1",
      "Username": "meseyes",
      "Password": "",
      "ServerIP": "192.168.1.10",
      "ServerPort": 1883,
      "Version": "3.1.1",
      "LineId": "L1"
    }
  }
}

连接

• ServerIP、ServerPort：Broker 地址。端口默认 1883，明文 TCP，不启用 TLS，默认Broker及链路是安全的，受用户完全控制。
• ClientID、Username、Password：客户端标识和账号。
• Version：字符串里含 3.1 时用 MQTT 3.1.1，否则用 5.0。默认 3.1.1。
• LineId：产线编号，写进主题。空白时用 L1。

心跳 60 秒，清理会话。掉线后每 5 秒重连。QoS 为 0。内存里最多排 1000 条，写满时丢掉最新的一条。发布时若还没连上 Broker，这一条不会补发。

主题

下面用 {线} 表示 LineId。载荷是 JSON 文本。属性名与程序一致，首字母大写。时间是本地时间的 ISO 8601。开关为 false 时不发。当前状态和整机产品在 Broker 上保留最后一条，后订阅的客户端能立刻拿到。其余主题不保留。

• meseyes/{线}/datasaved/{类型名}：开关 EnDataSavedUp，默认关闭。序列号变为非 0，并且这一行写入数据库成功后发出。{类型名} 是工位模型名，例如 ProductSelf、WSLast。
• meseyes/{线}/newproduct：开关 EnNewProductUp，默认关闭。末工位保存成功后，按该序列号查出整机明细再发出。报文与「按序列号查产品」相同，是 JSON 数组，键名是数据库列名。查不到时不发。
• meseyes/{线}/currentstate/{类型名}：开关 EnCurrentStateUp，默认开启。每 2 秒比较一次，内容有变化才发。类型名是 LineStateRead，或进料、工位、出料的模型名。
• meseyes/{线}/alarm：开关 EnAlarmUp，默认关闭。
• meseyes/{线}/event：开关 EnEventUp，默认关闭。
• meseyes/{线}/dailyreport：开关 EnDailyReportUp，默认关闭。

工位保存

主题 datasaved。进料 ProductSelf 出料 WSLast 中间工位是该工位模型，加工参数随项目而定。

当前状态

主题 currentstate，报文就是该模型本身。LineStateRead 的主要字段：CustomerWO 工单，ParameterNum 与 ParameterDescription 参数，EmployeeID 员工， 产线状态。工位报文与上面的工位保存相同，取的是此刻内存里的值。

报警

主题 alarm。自动且报警位发生变化时发出。WorkstationName 是工位类型名，StateString 是状态字，HappeningTime 是发生时间。状态字的位定义见 与 PLC 工程师的约定。

事件

主题 event。字段为 EventName、DetailDescription、HappeningTime。程序启动时 EventName 为 System Start，说明为 This MESEyes Start。退出时为 System Stop / This MESEyes Stop。收到停线命令时为 StopLineCMDCome / SQL StopLineCMD changed to 1。名称最长 20 字，说明最长 100 字。

日报

主题 dailyreport字段与今日产量接口相同，属性名首字母大写：RecodData、TotalProductQtyAtW01、TotalProductQtyAtlast、TotalOKQtyAtlast、AverageOKRate。

MQTT订阅下行

EnableIOT 为 true 时订阅下面三个主题。报文属性名大小写都可以，没有应答，也不校验 HTTP 的接口密钥。对不上的内容只记日志。

• meseyes/{线}/ProductPlan/PlanListSet：计划数组，整表替换现有计划，规则与「保存计划列表」相同。
• meseyes/{线}/ProductPlan/ActivePlanSet：一条计划。用 ID、CustomerWO、ParameterNum、ProductPlanQty 四项匹配已保存的计划，匹配上才设为当前计划。
• meseyes/{线}/LineCMDWrite：{"StopMachine":1}。写入产线命令后，按原有停线处理。

数据库直接操作

MesEyes自带的数据库是开放的，支持直接查询和更新数据。从配置文件中可以获取数据库连接参数。任何符合数据库结构的查询和更新操作都可以直接进行。
